媒體中心

news Center

媒體中心 > 陰極電泳涂裝中漆膜產(chǎn)生針孔的原因及解決方案

陰極電泳涂裝中漆膜產(chǎn)生針孔的原因及解決方案

時間：2025-05-21

電泳漆針孔定義：電泳涂膜在烘干后，干膜表面出現(xiàn)針尖狀小凹坑或小孔，且通常會暴露出底材。針對陰極電泳涂裝中漆膜產(chǎn)生針孔的問題，以下為具體原因及解決方案。

.

      VS

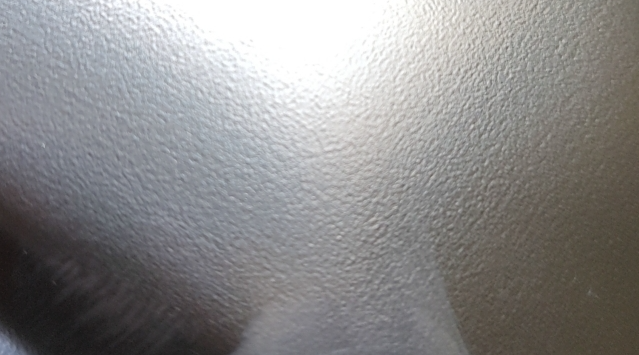

有無針孔對比圖

.
一、槽液pH值過低 上膜難、返溶性針孔：①酸性前處理液帶液串槽；②酸性助劑補加過量；③陽極管/框漏陽極液；④陽極膜堵，排酸不暢；⑤使用裸陽極，無法排酸。

.

應對措施：①工件合理加開工藝孔，加強前處理管控減少工件帶液，確保泳前水洗的質(zhì)量；②減少或停止酸性助劑（乙酸、乳酸等）的補加；③檢查陽極系統(tǒng)有無漏液（陽極液中顯現(xiàn)槽液的顏色）；④更換新的陽極膜；⑤使用陽極管或陽極框。

.
二、槽液溫度低：①加熱設備因功率不夠或年久失修，導致升溫不足無法滿足生產(chǎn)需求；②室溫較低，工件入槽后降低槽液溫度。

.

應對措施：①確保加熱設備正常運轉(zhuǎn)；②適當提高槽液溫度，彌補工件入槽時所損耗的溫度。

.
三、槽液溶劑含量異常：①溶劑含量偏低導致工件潤濕差，形成針孔；②溶劑含量偏高，加重返溶；濕膜蓬松，小分子物質(zhì)含量高，烘烤過程中產(chǎn)生氣孔，形成針孔。

.

應對措施：①補加溶劑；②適當排超濾。

.
四、顏基比異常：①顏基比偏高。

.

應對措施：①補加乳液。
.
五、槽液電導率異常：①電導率偏低，上膜薄，遮蓋不良形成針孔；②電導率偏高，反應劇烈，產(chǎn)生大量氣泡無法及時拍走。
.
應對措施：①減少超濾的排放，補加新料；生菌也會導致電導率降低，若有細菌及時殺菌；②排放超濾。
.
六、槽液電導率異常：①更新量小，槽液老化嚴重，擊穿電壓降低導致反應劇烈，形成針孔。

.

應對措施：①排放超濾補加助劑，補加新料加速槽液更新。
.
七、工件材質(zhì)：①材質(zhì)特殊或表面有特殊鍍層，導致工件表面潤濕性差，成膜不均、發(fā)花、針孔。

.

應對措施：①適當?shù)难a加溶劑、降低顏基比和提高槽液溫度等來提高槽液的潤濕性；②電場后移（拆除入槽端陽極板），增加工件的潤濕時間；③補加提高槽液潤濕性的專用助劑。
.
八、設備問題導致氣泡型針孔（氣孔）：①管路漏氣；②烘箱急劇升溫；③槽液循環(huán)流量較小，液面泡沫不能及時有效排走；④更換濾袋時，過濾罐中殘留氣體進入到槽液中；⑤制備的純水電導率過高。
.
應對措施：①檢測循環(huán)管路、閥門等，防止跑冒滴漏；②烘箱設置預烘烤區(qū)域；③檢查循環(huán)噴嘴有無堵塞、脫落，管路有無沉淀影響循環(huán)流量，設置合理的主副槽液位差；④更換濾袋時，使用旁通管路，盡可能地排走過濾罐中殘留的氣體；⑤檢查純水制取設備。
.
本文作者：浩力森應用工程中心 王雪峰
